一、技术参数：
1、击实锤重：重型：4.5kg 轻型：2.5kg
2、落锤高度：国标重型：457mm 轻型：305mm
部标重型：450mm 轻型：350mm
3、锤击次数：30次/分
4、电机功率：三相550W
5、使用试模筒直径：100mm和152mm两种
6、锤头直径：50mm
7、试筒规格：国标试筒直径165x直径152 115x直径102
部标试筒直径170*直径152 126*直径102
8、电机：370W 380V 1400转/分
9、外形尺寸：300x640x1540mm
10、重量：120kg
二、结构特点：
具有重、轻击实功能，自动计数、自动停机、自动循环工作。工作可靠、操作方便、锤迹分布均匀、试块质量好等特点。主要是对水泥稳定及石灰土进行击实试验用。
由电驱动完成相应击实试验，并在链条式传动的基础上改用了齿轮传动，避免了丢锤活提不起来等现象。

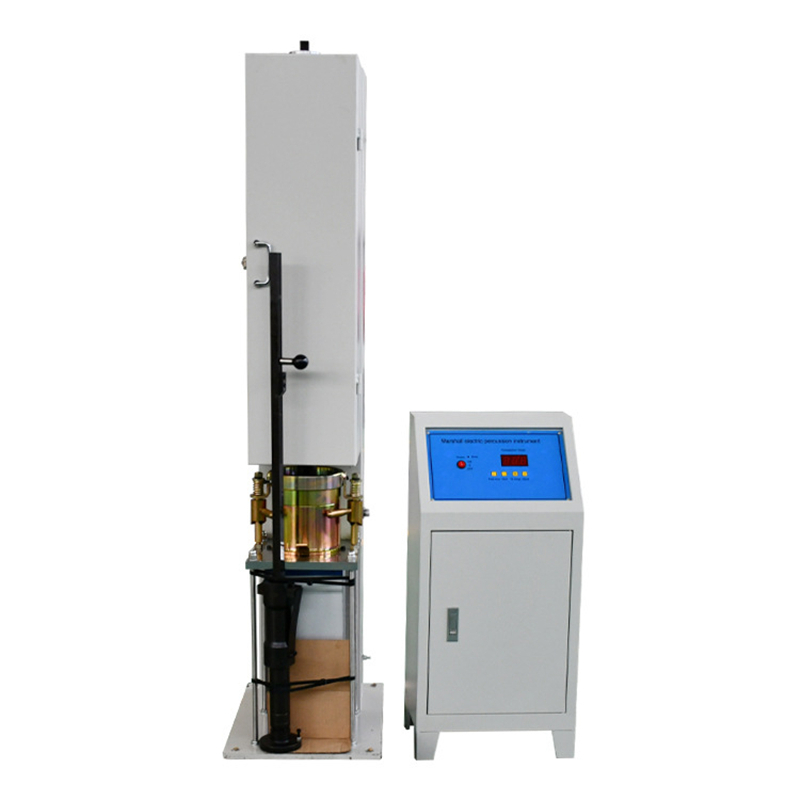

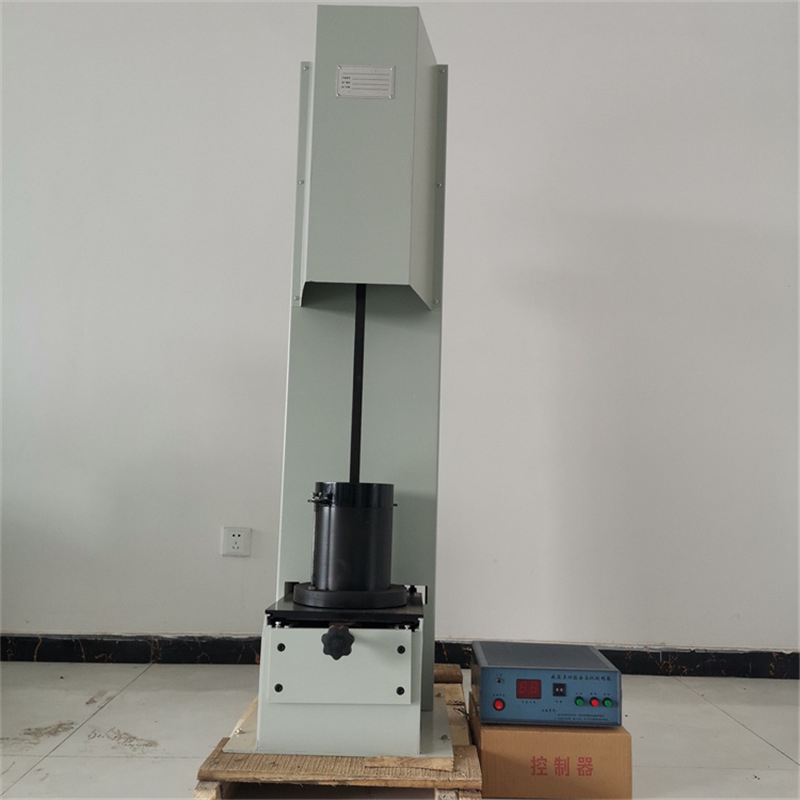

该机由机座、机身、传动部分、提升部分、重型击实部分、轻型击实部分组成。
三、操作规程：
1、开箱后，先打开两侧门仔细查看，是否有零件脱落及紧固部件松动（因运输原因）。提勾及链条是否在两根跟踪杆的中间，以免开机后提勾脱轨。
2、接通220V电源，在机器侧面的计数器上预置击数，然后开机，空载试机5～10击（注意：击筒内有橡胶垫或其它软垫），观察击筒均匀间歇旋转，机器运转正常后方可
正式做试验。
3、选择相应的击锤和击实筒，将预先配置好的土样分层倒入击实筒中，每倒入一层后，按下“启动”按钮，机器开始击实，计数器开始倒计数，当击实次数达到计数器上
预置的次数时，机器自动停止，然后倒入下一层土，重复上述过程。其整个击实过程应按照土工试验规范中击实试验的要求进行。
4、击实完毕后，切断电源，将击实筒和击实锤擦洗干净，打扫室内卫生。
四、功能特点：
1、系统默认值为负计数方式。
2、具有点动功能，可测试电机转动方向。
3、可修改及预置击实次数。
4、可手动复位。
5、具有暂停功能，中途停止不影响击实次数。
